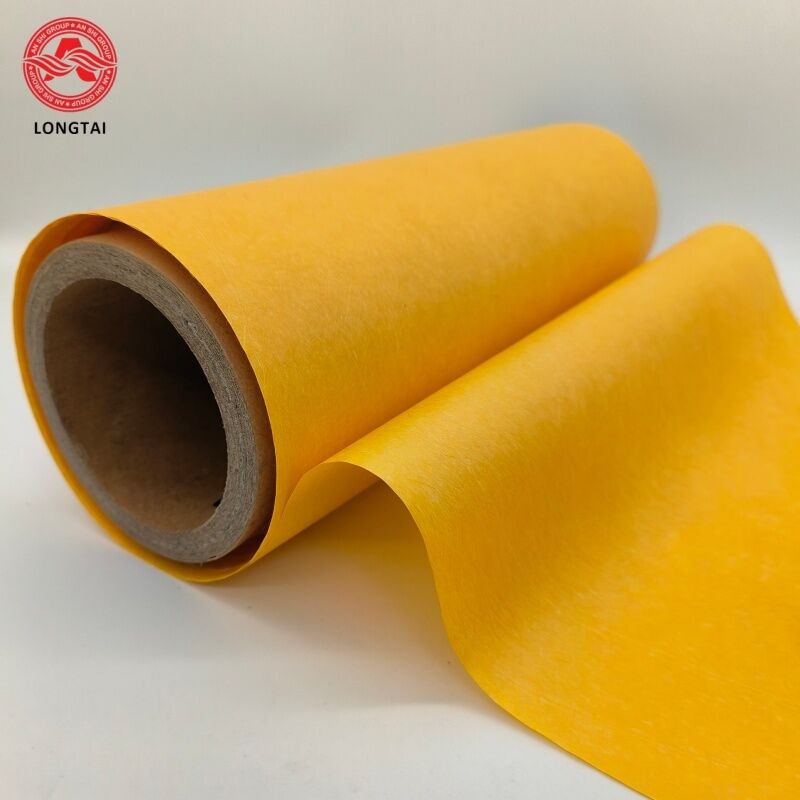

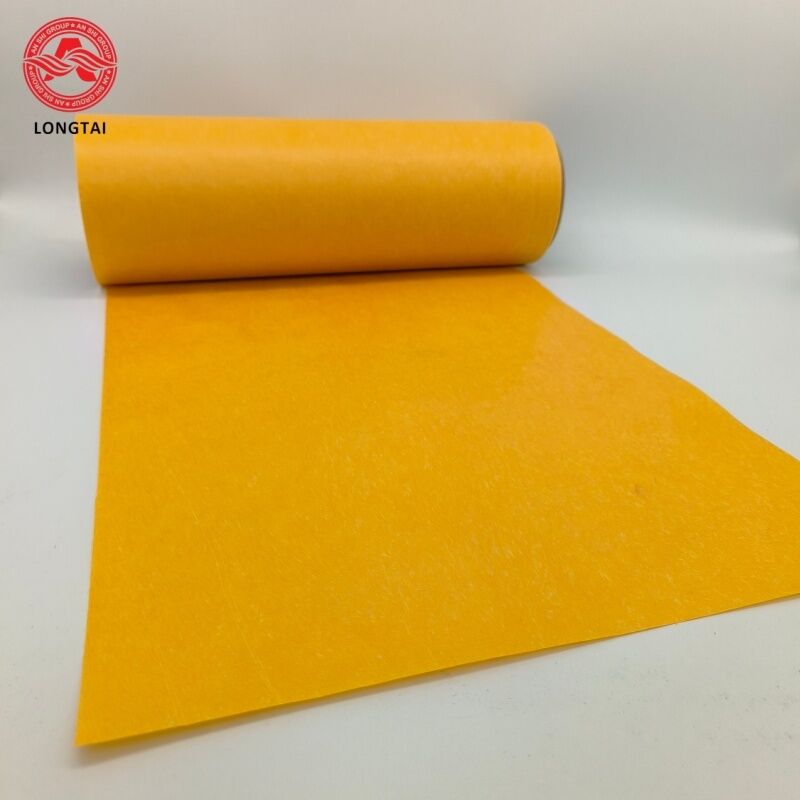

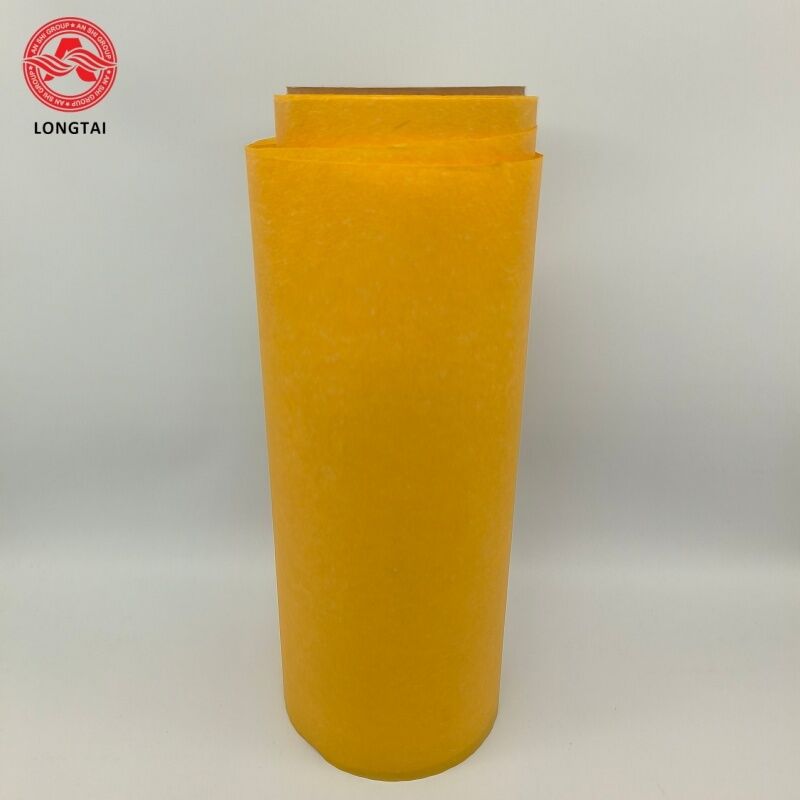

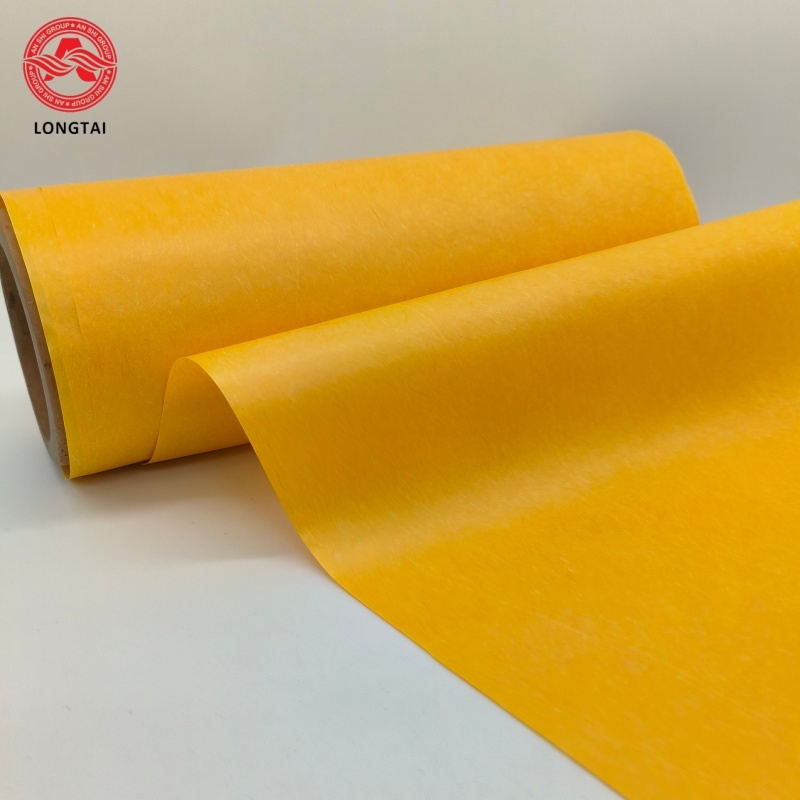

ورق البوليمايد المقاوم للحرارة 280 درجة مئوية، عزل موثوق بين المراحل والدورانات للمحرك القياسي

تم تطوير هذا الورق العازل من البوليميد عالي الأداء خصيصًا لعزل الملفات للمحولات ذات درجة الحرارة العالية من النوع الجاف والمغمورة بالزيت. إنه يدعم التشغيل المستمر طويل الأمد عند 210 درجة مئوية إلى 280 درجة مئوية، وهو ما يتجاوز بكثير حد مقاومة الحرارة للمواد العازلة التقليدية من الفئة H (180 درجة مئوية)، والمصنفة على أنها ركيزة عازلة من الفئة C فائقة المقاومة للحرارة.

تم تصنيعه باستخدام تكنولوجيا تشكيل ألياف البوليميد عالية النقاء، فهو يدمج العزل الكهربائي الفائق، القوة الميكانيكية والاستقرار الحراري. إنه يتغلب على عيوب ورق الأراميد التقليدي مثل التوهين العازل، وانكماش الأبعاد، وضعف مقاومة شيخوخة الزيت تحت درجة حرارة عالية، ويتوافق تمامًا مع متطلبات العزل للمناطق الساخنة في محولات الطاقة المتطورة.

• نطاق السُمك: 0.06 مم ~ 0.3 مم، عرض الحز المخصص متاح
• قوة العزل الكهربائي: ≥15kV، أداء عزل مستقر تحت درجة حرارة عالية مستمرة
• الخاصية الميكانيكية: قوة الشد الطولية ≥160MPa، قوة التمزق >4kN/m، مرنة لللف التلقائي بدون تكسير
• التحمل الحراري: درجة حرارة الخدمة طويلة الأمد 210 درجة مئوية - 280 درجة مئوية، بدون تليين أو انكماش أو تطاير سام تحت الحرارة العالية المستمرة
• المقاومة الكيميائية: زيت عازل للمحولات خامل، تشريب الورنيش، المذيبات الحمضية والقلوية، لا سحق أو تدهور بعد الغمر لفترة طويلة

• مقاومة عالية للحرارة: خدمة مستقرة طويلة الأمد عند 210-280 درجة مئوية، مقاومة لتأثير الحرارة الزائدة اللحظية أثناء التحميل الزائد للمحول، مما يطيل عمر خدمة المعدات بشكل كبير
• أداء عازل موثوق: انخفاض طفيف في جهد الانهيار تحت درجة حرارة عالية، وتردد عالٍ وغمر بالزيت، وتقييد تراكم شحنة الفضاء والتفريغ الجزئي
• صلابة ميكانيكية متميزة: مقاومة عالية للشد والتمزق، ومرونة جيدة لتغليف الملف وبطانة الطبقات البينية دون ضرر
• انكماش حراري منخفض: أبعاد ثابتة تحت نطاق واسع من درجات الحرارة، لا يوجد تشوه بعد التشغيل طويل المدى بدرجة حرارة عالية لتأمين هيكل العزل المتعرج
• مثبطات اللهب وصديقة للبيئة: إطفاء ذاتي، خالية من الهالوجين ولا تصدر أي غازات ضارة عند درجة حرارة عالية، تتوافق مع معايير السلامة من الحرائق للمحولات من النوع الجاف

يعمل ورق البوليميد العازل بمثابة عازل مرن للفتحة الداخلية، وعزل بين المنعطفات، وفاصل بين الطور للأعضاء الثابتة.

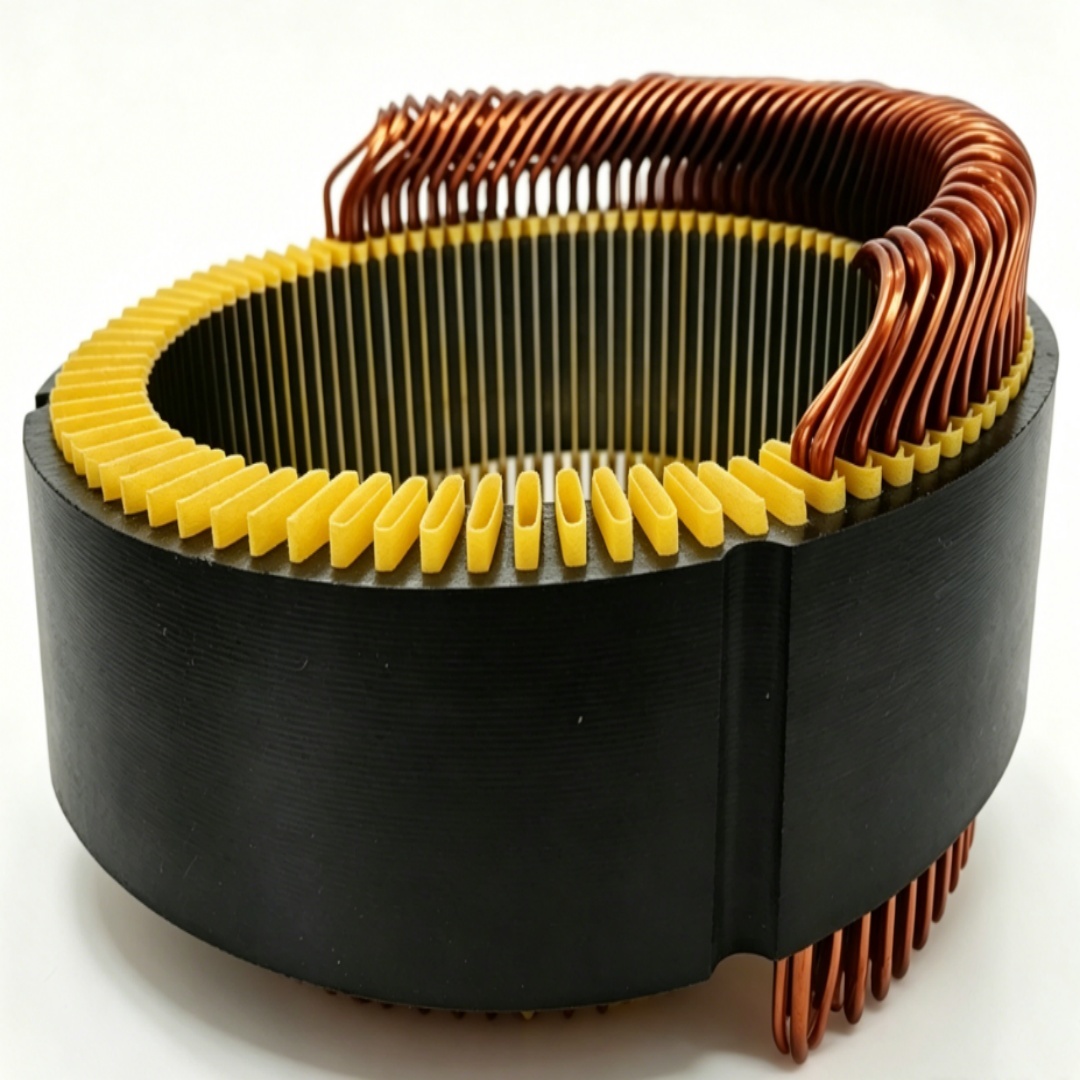

إنه بمثابة العزل الأرضي الأساسي بين موصلات اللف ونواة الجزء الثابت (مكون العزل المصبوب باللون الأبيض الموضح في الجزء الثابت من السلك المسطح ذو دبوس الشعر).

1. عزل الفتحات (التطبيق الأساسي)

   مبطنة بين الجدار الداخلي للجزء الثابت من الفولاذ السيليكوني والملفات النحاسية، فهي تعزل كهربائيًا تصفيح القلب الموصل عن الموصلات المتعرجة لمنع حدوث انهيار أرضي في الدوائر القصيرة. خاصية المرونة الخاصة بها تسمح بالتوافق التام مع الخطوط غير المنتظمة لفتحات الجزء الثابت، مما يجعلها مادة لا غنى عنها لمحركات الأسلاك المسطحة ذات دبوس الشعر.

2. العزل بين المراحل

   تقع بين اللفات النحاسية ثلاثية الطور لتجنب تلامس الدائرة الكهربائية بين الموصلات ذات الأطوار الكهربائية المختلفة.

3. وسادة بطانة النهاية

   يتم وضع حصيرة عازلة مرنة في الجزء السفلي من اللفائف المتدلية لامتصاص الاهتزاز ومنع الحواف الحادة للأسلاك النحاسية من الخدش وإتلاف طبقة عزل مينا السلك.

الوظيفة الأساسية: حاجز عزل امتثالي مرن لعزل الدوائر الموصلة، مصمم خصيصًا للتجويفات ذات الفتحات الضيقة والقابلة للانحناء.
